Volet roulant électrique : motorisation, commande et pose
Motoriser un volet roulant change l'usage d'une pièce : on ne tire plus de sangle, on commande le tablier depuis un bouton, une télécommande ou un programme horaire. Cette page traite la motorisation et l'électrification d'un volet roulant électrique : le type de moteur, la puissance à choisir, les commandes et les options, la compatibilité avec un volet déjà posé, et les points techniques de l'alimentation électrique.
Sommaire
- Comment fonctionne un volet roulant électrique
- Les types de moteurs : filaire, radio ou solaire
- Puissance et couple du moteur : comment choisir
- Commandes et options
- Motoriser un volet roulant existant
- L'installation électrique
- Prix d'une motorisation

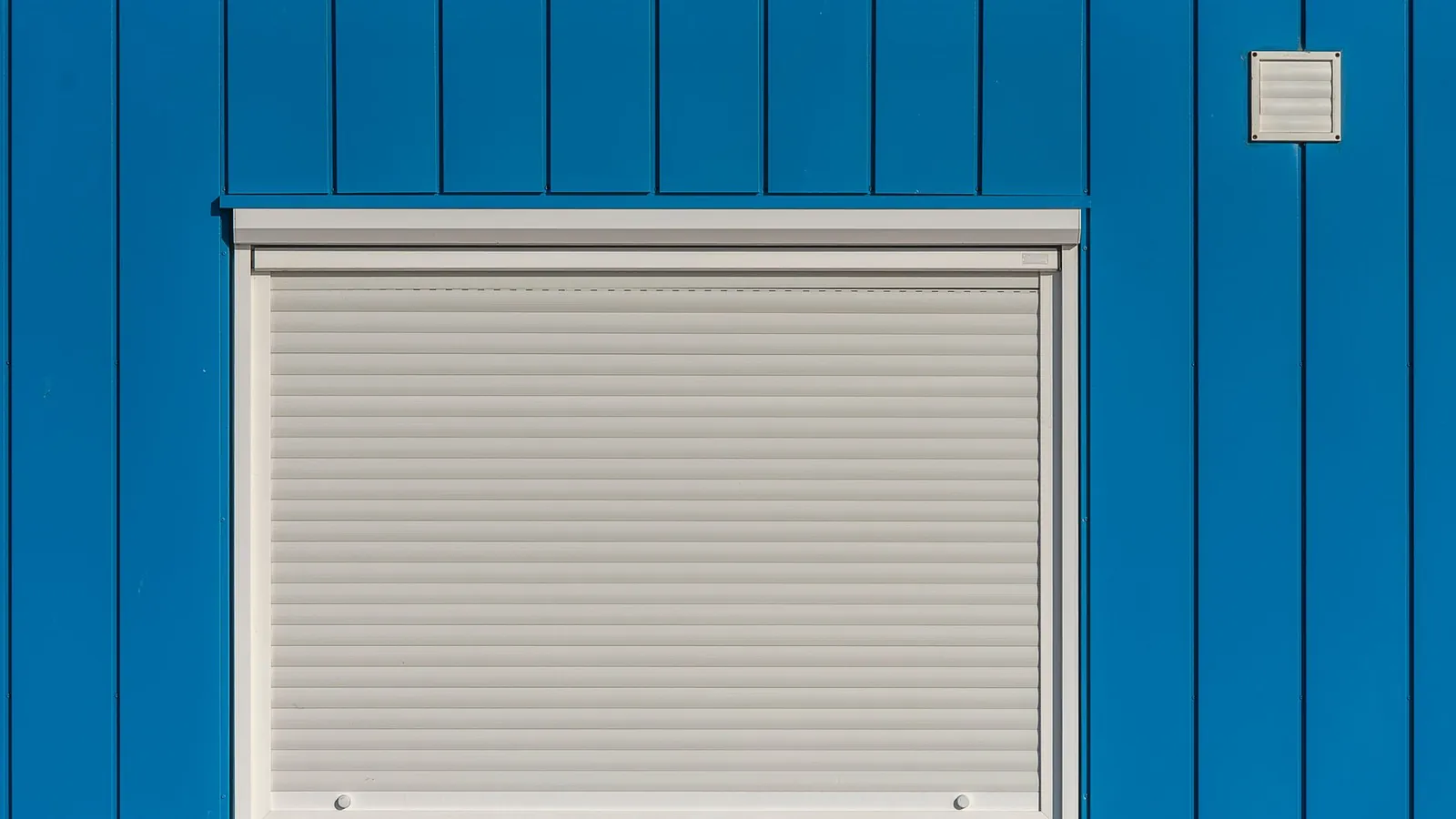

Comment fonctionne un volet roulant électrique
Un volet roulant électrique reprend les mêmes éléments mécaniques qu'un volet manuel : un tablier (les lames), un tube d'enroulement (aussi appelé axe) sur lequel le tablier s'enroule, un caisson qui protège l'ensemble en position haute, deux coulisses latérales qui guident le tablier, et une lame finale en bas. Ce qui change, c'est la façon d'entraîner le tube : à la place de la sangle et du treuil, on installe un moteur.
Dans la plupart des configurations, le moteur est tubulaire : il est logé à l'intérieur même du tube d'enroulement, ce qui reste discret et ne modifie pas l'aspect du volet. Il existe aussi des moteurs déportés, fixés à l'extérieur de l'axe, que l'on rencontre surtout sur certaines réalisations anciennes ou de grande dimension.
Le moteur assure deux fonctions principales :
- L'entraînement du tablier par la rotation du tube, avec un couple adapté au poids à déplacer.
- Les fins de course : deux points de réglage définissent la position haute (volet remonté) et la position basse (volet fermé). Le moteur s'arrête de lui-même à ces positions, sans intervention.
La différence entre un volet manuel et un volet motorisé ne se limite donc pas au confort de commande : la motorisation impose de fournir une alimentation électrique au niveau du volet et de prévoir un organe de commande. C'est ce volet électrique et technique de l'installation qui structure le reste de cette page.
Un point à garder en tête : la motorisation ne compense pas un volet usé. Un tablier qui frotte, des coulisses abîmées ou un tube voilé fatiguent le moteur et l'abîment plus vite. Si le volet est bloqué ou endommagé, mieux vaut le remettre en état avant de motoriser.
Les types de moteurs pour un volet roulant électrique
La question « filaire ou radio » revient très souvent, mais elle mélange deux sujets distincts : l'alimentation du moteur et la commande. Un moteur filaire comme un moteur radio sont, dans les deux cas, alimentés en 230 V ; ce qui les distingue, c'est la façon dont on les pilote. Le moteur solaire, lui, s'affranchit du raccordement au réseau.
Le moteur filaire
Le moteur filaire est alimenté et commandé par des fils : un point de commande (interrupteur ou bouton poussoir, souvent monté en va-et-vient ou en bouton unique) est relié au moteur par des conducteurs. C'est la solution la plus directe sur le plan technique : pas de pile, pas d'appairage, une commande physique toujours disponible. En contrepartie, il faut tirer un câble entre le moteur et le point de commande, ce qui suppose une réservation de gaine et un point de commande placé au bon endroit.
Le moteur radio
Le moteur radio est également alimenté en 230 V, mais sa commande passe par un signal sans fil : télécommande, émetteur mural sans fil, ou scénario domotique. Cela simplifie le câblage de commande, puisqu'il n'est plus nécessaire de relier physiquement un interrupteur au moteur. En revanche, la commande dépend d'un émetteur et d'une alimentation : piles des télécommandes à prévoir, appairage des canaux à faire, et attention au rayon d'action du signal selon les murs et la distance.
Le moteur solaire
Le moteur solaire fonctionne avec une petite alimentation autonome : un panneau photovoltaïque recharge une batterie, qui alimente le moteur. L'intérêt est de ne pas raccorder le volet au réseau électrique, ce qui évite de tirer une ligne depuis le tableau. Cela reste conditionné à l'orientation et à l'ensoleillement du panneau, et à la capacité de la batterie ; sur un volet peu sollicité, la logique est différente de celle d'un moteur alimenté en permanence.
| Type de moteur | Alimentation | Commande | Ce qu'il apporte | Points à prévoir |
|---|---|---|---|---|
| Moteur filaire | 230 V par câble | Interrupteur ou bouton relié par fils | Commande physique permanente, pas de pile | Tirer les fils de commande jusqu'au moteur |
| Moteur radio | 230 V par câble | Télécommande ou émetteur sans fil | Peu de câblage de commande | Piles des émetteurs, appairage, portée du signal |
| Moteur solaire | Panneau + batterie | Généralement sans fil | Pas de raccordement au réseau | Ensoleillement, capacité de la batterie, usage du volet |

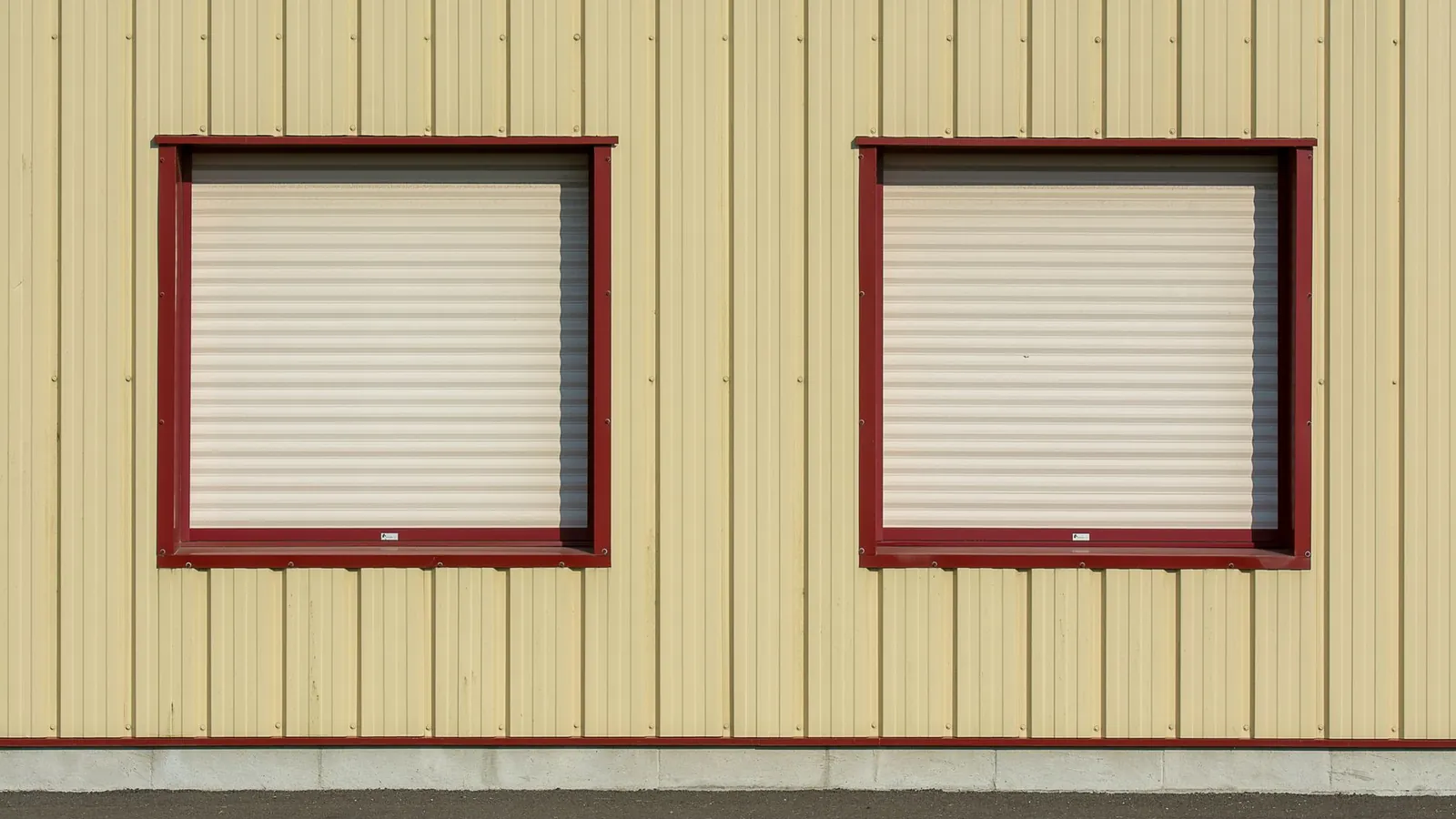

Puissance et couple du moteur : comment choisir
Le critère technique déterminant d'un moteur tubulaire est le couple, exprimé en newtons-mètres (Nm). Le principe est simple : le couple doit être suffisant pour enrouler et dérouler le tablier sans effort excessif, quel que soit son poids. Un moteur se choisit donc à partir du poids du tablier et de ses dimensions, pas à partir de la taille de la fenêtre seule.
Plusieurs éléments font varier ce poids :
- La largeur et la hauteur du tablier : plus la surface est grande, plus le tablier est lourd.
- Le matériau des lames : PVC, aluminium, ou lames à remplissage isolant n'ont pas la même densité.
- Le nombre et le type de lames, ainsi que la présence d'une lame finale plus lourde.
Un moteur sous-dimensionné force sur le tablier, s'arrête mal, chauffe et s'use prématurément. Un moteur sur-dimensionné fonctionne, mais on paie un couple inutile. Pour éviter l'erreur, le plus fiable est de se référer aux tables de correspondance poids / couple fournies avec le moteur : on y lit directement la gamme adaptée à la dimension et au poids du tablier.
Deux autres paramètres conditionnent la compatibilité mécanique :
- Le diamètre du moteur tubulaire doit correspondre au diamètre intérieur du tube. Les gammes du marché se déclinent en plusieurs diamètres courants (par exemple 35, 45 ou 58 mm selon les fabricants) : c'est le tube déjà en place, ou celui prévu, qui impose le format.
- Le type de fin de course : mécanique, électronique ou automatique selon les modèles, avec un réglage à la mise en service pour la position haute et la position basse.
Sur un volet de grande largeur, très lourd, ou dans un caisson étroit, ce sont ces contraintes de diamètre et de couple qui décident de la faisabilité. Un revendeur spécialisé ou l'artisan qui pose le moteur peut vérifier la compatibilité à partir des cotes réelles du volet.
Commandes et options
Une fois le moteur choisi, c'est le pilotage qui fait la différence à l'usage. Les commandes se combinent souvent, et les options de sécurité méritent une attention particulière.
Les commandes filaires
Le bouton poussoir ou l'interrupteur mural reste la commande la plus immédiate : on appuie, le volet monte ou descend. On peut aussi prévoir plusieurs points de commande (un à côté de la fenêtre, un autre à l'entrée de la pièce), ou un va-et-vient sur le principe de l'éclairage.
Les télécommandes et commandes sans fil
Avec un moteur radio, on dispose d'une télécommande portable, parfois murale. Les modèles se distinguent par leur nombre de canaux : une télécommande à plusieurs canaux permet de piloter plusieurs volets séparément depuis le même boîtier, et de créer une commande groupée pour fermer toute une pièce ou toute une façade d'un seul geste.
L'intégration à la domotique
Un moteur radio compatible peut être relié à une box domotique ou à un système de pilotage, ce qui ouvre les scénarios : fermeture automatique le soir, ouverture programmée le matin, position intermédiaire, association à d'autres équipements. Tout dépend de la compatibilité radio entre le moteur et le système de pilotage ; cette compatibilité se vérifie modèle par modèle avant l'achat.
Les options utiles, dont la détection d'obstacle
- Détection d'obstacle : le moteur détecte une résistance anormale (objet, personne, tablier qui force) et arrête la manœuvre. C'est l'option de sécurité à examiner en priorité, en particulier sur un volet accessible.
- Programmateur ou horloge : fermeture et ouverture selon des plages horaires définies.
- Position intermédiaire : un réglage mémorisé, par exemple pour laisser passer la lumière sans ouvrir en grand.
- Détecteurs : selon les gammes, capteurs de soleil ou de vent qui déclenchent la manœuvre automatiquement.
Sur la commande comme sur la sécurité, les performances réelles dépendent du modèle : nombre de canaux, compatibilité domotique, présence ou non de la détection d'obstacle sont autant d'éléments à vérifier sur la fiche du produit avant de commander.

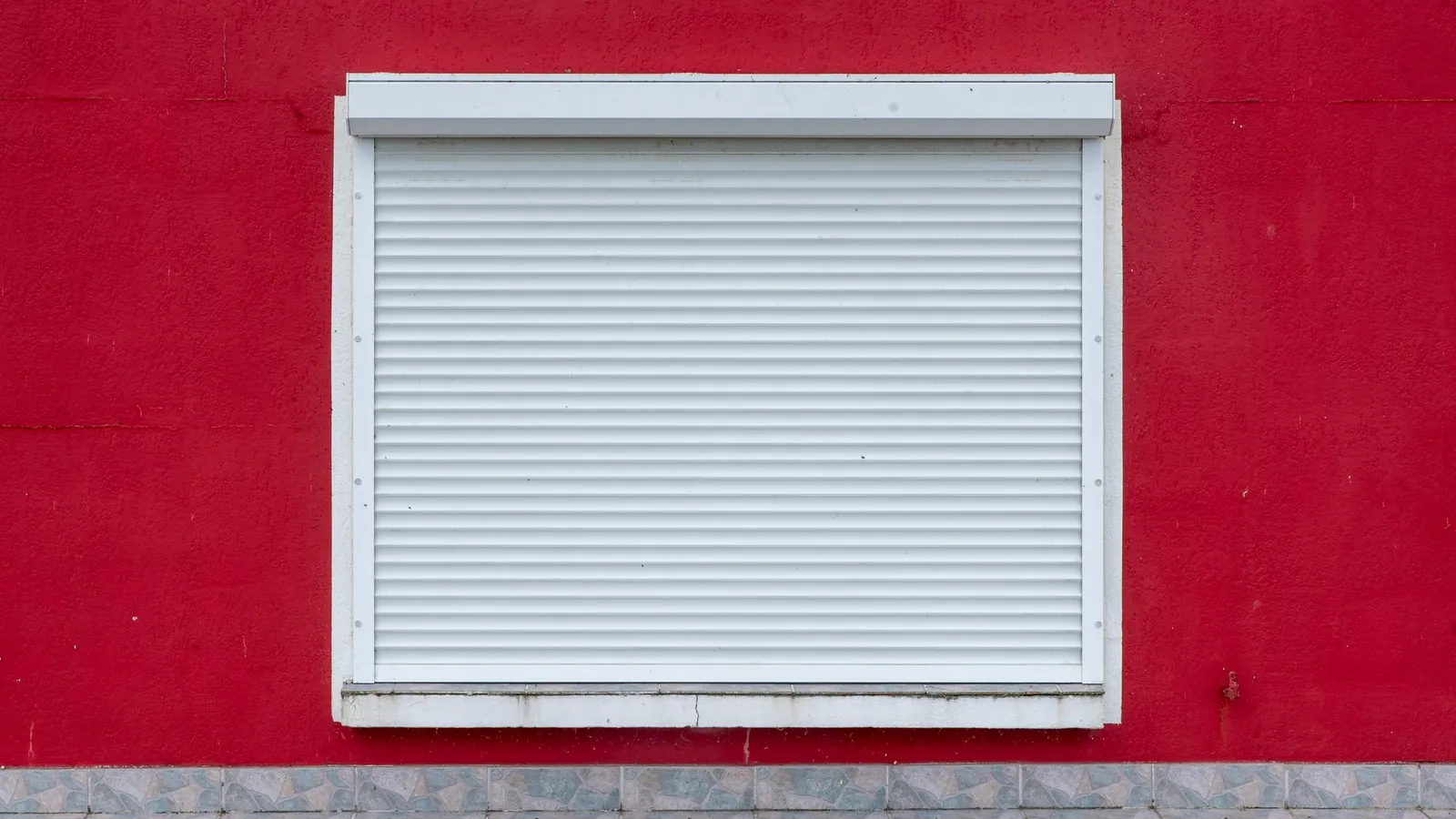

Motoriser un volet roulant existant
Motoriser un volet roulant existant est une demande courante : plutôt que de changer tout le volet, on remplace le mécanisme manuel par un moteur. C'est souvent possible, mais cela dépend de plusieurs paramètres qu'il faut vérifier sur place.
Les conditions plutôt favorables :
- Un volet dont le tablier est en bon état, qui coulisse correctement dans ses coulisses.
- Un tube d'enroulement dont le diamètre est compatible avec les moteurs tubulaires disponibles.
- Un caisson avec suffisamment de place pour loger le moteur en bout de tube.
- Un emplacement possible pour l'alimentation électrique et, le cas échéant, pour le point de commande.
Les points qui compliquent la motorisation :
- Un caisson étroit, où le moteur n'entre pas sans adaptation.
- Un tablier lourd ou de grande largeur, qui réclame un couple élevé et donc un moteur plus volumineux.
- Un tube trop petit ou d'un diamètre non standard, qui peut imposer son remplacement.
- Aucune alimentation à proximité, ce qui suppose de tirer une ligne depuis le tableau.
La méthode pratique est de relever les cotes (largeur, hauteur, diamètre du tube, place disponible dans le caisson) puis de confronter ces valeurs aux compatibilités annoncées par les fabricants. Dans les configurations simples, la motorisation se fait sans changer le tablier ; dans d'autres, il faut prévoir l'adaptation ou le remplacement d'un élément mécanique. Si le volet présente une panne (tablier coincé, sangle cassée, lame sortie de coulisse), la réparation est un préalable logique à la motorisation.
L'installation électrique
C'est le point où une motorisation se gagne ou se perd : sans alimentation correctement prévue, le moteur le plus adapté ne peut pas fonctionner. Cette partie décrit la logique à respecter ; elle ne remplace pas l'intervention d'un électricien qualifié, seul habilité à dimensionner et à raccorder le circuit au réseau.
Prévoir l'alimentation au bon endroit
Un moteur filaire ou radio a besoin d'une alimentation 230 V au niveau du volet (dans le caisson ou à proximité immédiate), ou d'un point d'alimentation accessible depuis la pièce. Cette alimentation doit être prévue dès la conception du chantier si les murs sont encore ouverts : c'est le moment où tirer une gaine coûte le moins de travail. Sur une rénovation, il faut étudier le cheminement possible depuis le tableau ou depuis un circuit existant, sans jamais improviser un raccordement sur un circuit inadapté.
Section de câble et protection : la logique
Il n'existe pas une section de câble unique « pour un volet » : le dimensionnement dépend de la longueur de la ligne, du courant d'emploi du moteur et de la chute de tension admissible. La logique est la suivante :
- On part du courant appelé par le moteur (indiqué sur sa plaque ou sa fiche), auquel on applique une marge.
- On tient compte de la longueur du câble : plus la ligne est longue, plus il faut de section pour limiter la chute de tension.
- On choisit la protection au tableau (disjoncteur) de façon cohérente avec la section retenue et avec le circuit.
- Le tout doit respecter la norme NF C 15-100 et les règles de l'installation.
Ces valeurs ne se devinent pas : la correspondance entre section, longueur et calibre de protection est encadrée par la norme, et c'est à l'électricien de la calculer pour la configuration réelle. Se fier à une section « au hasard » expose à l'échauffement, à la chute de tension ou à un déclenchement intempestif.
Boîtes et raccordements
Les raccordements (liaison au moteur, éventuel point de commande, jonctions) doivent être logés dans des boîtes accessibles et repérables : boîte d'encastrement pour le point de commande, boîte de dérivation pour les jonctions. L'accessibilité compte autant que la propreté : un raccordement noyé dans le mur ou inaccessible en cas d'intervention rend toute reprise compliquée. Pour la partie alimentation proprement dite, on prévoit aussi la liaison à la terre et, selon la commande retenue, les conducteurs nécessaires au pilotage.
Raccordement : faire appel à un professionnel
Le raccordement au réseau électrique et l'intervention au tableau doivent être réalisés par un électricien qualifié, dans les règles de l'art et avec les protections adaptées (coupure, vérification, mise en sécurité). Un moteur de volet roulant est un équipement qui bouge, avec un tablier lourd : une erreur de raccordement ne se limite pas à un dysfonctionnement, elle touche à la sécurité de l'installation. Sur une motorisation solaire sans raccordement au réseau, l'intervention électrique est limitée, mais le montage mécanique et le réglage des fins de course demandent encore de la méthode.
Prix d'une motorisation
Le budget d'une motorisation se décompose en trois blocs, qu'il faut distinguer pour comparer correctement des devis :
- Le moteur seul : son prix dépend du type (filaire, radio, solaire), du couple et du diamètre.
- Les commandes et options : télécommande, point de commande, détection d'obstacle, horloge, compatibilité domotique.
- La main-d'œuvre et l'installation électrique : dépose du mécanisme manuel, montage, réglage, alimentation et raccordement.
À titre d'ordres de grandeur de marché — à confirmer selon les produits et les configurations —, on observe une large amplitude : un moteur seul d'entrée de gamme se situe dans une gamme basse de quelques dizaines d'euros, tandis qu'un ensemble moteur avec commandes et options se place dans une gamme nettement plus élevée, de l'ordre de plusieurs centaines d'euros. À cela s'ajoute la pose, variable selon l'accessibilité de la fenêtre, l'état du volet et la présence ou non d'une alimentation à proximité.
Ces montants concernent la motorisation, pas le volet lui-même. Le prix d'un volet roulant complet — selon le matériau du tablier, le type de pose et l'équipement — relève d'une autre logique et dépend d'abord du volet choisi. Pour un budget global volet + motorisation, la référence utile est la page dédiée au prix du volet roulant.
