Réaliser un solivage de plancher avec sabots et goujons d'ancrage

19/01/2023
18/02/2024
plancher

Aussi bien dans le cas d'une rénovation complète que d'une construction neuve, la réalisation d'un solivage pour créer un plancher bas au rez-de-chaussée ou un plancher d'étage est souvent une étape obligatoire si l'on ne veut pas faire de dalle béton. Bien qu'il faille être un bon bricoleur pour réaliser un solivage, vous verrez que cela n'a rien de finalement si difficile.

Sommaire

Outillage nécessaire pour ce tuto
Matériaux nécessaires pour ce tuto
Étape 1 : Nettoyez, préparez la pièce et prenez les niveaux
Étape 2 : Fixez les sabots de solives avec des goujons d'ancrage
Étape 3 : Installez les solives dans les sabots de charpente
Étape 4 : Positionnez les entretoises entre chaque rangée de solives
Étape 5 : Montez les panneaux OSB, le contreplaqué ou le parquet massif

Outillage nécessaire pour ce tutoriel

Matériaux nécessaires pour ce tutoriel

Vis à bois pour fixer entretoises et dalles OSB
Solives/Bastaings, madriers
Panneaux OSB à épaisseur désirée
Goujons d'ancrage de diamètre/longueur préalablement calculés

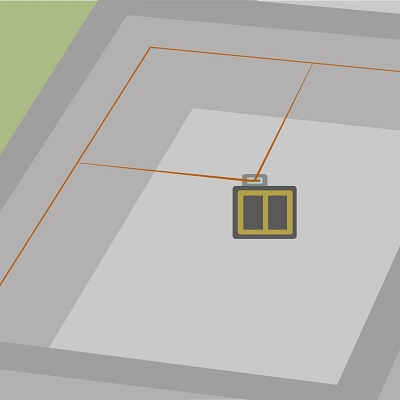

Étape 1 : Nettoyez, préparez la pièce et prenez les niveaux

Commencez par préparer vos murs en les nettoyant et en dépoussiérant les zones où vont être fixés les sabots de solive, de madriers ou de poutres en fonction des sections dont vous allez avoir besoin.

Placez au centre de la pièce et à hauteur voulue votre niveau laser à 360 degrés. Cet outil va vous faire gagner un temps prodigieux en traçant virtuellement une ligne sur l'ensemble des murs de la pièce qui sera parfaitement à niveau.

Ainsi, grâce à la ligne laser, vous allez pouvoir fixer vos sabots à la chaine en suivant simplement cette ligne. Prenez un repère fiable sur le sabot, le bas est généralement plat et serait un bon candidat.

Soyez vigilants dans la prise de vos mesures et dans vos calculs de hauteur, prenez votre temps afin que la hauteur entre le plancher fini et le plafond vous convienne. N'oubliez pas qu'au-dessus du solivage il y aura d'autres éléments tels que des panneaux OSB, du parquet massif, éventuellement du pare-vapeur, ...

Outillage utile

Disque à tronçonner 125mm BOSCH PROFESSIONAL Expert MultiMaterial

12250 tr/min - Béton, Briques

À partir de 0.00 € - Alerte baisse de prix

Coffret de forets à béton BOSCH PROFESSIONAL CYL-3

Boite de 7 forets - 4-10 mm

À partir de 0.00 € - Alerte baisse de prix

Coffret de forets à béton HILTI

Coffret de 12 forets - 6-16mm

À partir de 182.44 € - Alerte baisse de prix

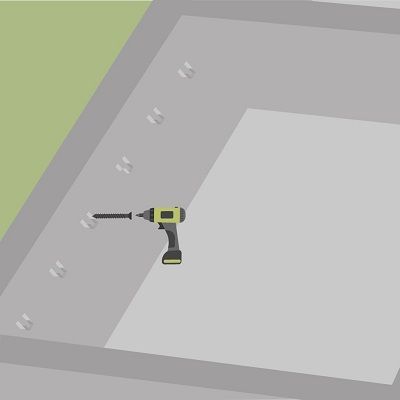

Étape 2 : Fixez les sabots de solives avec des goujons d'ancrage

On ne place pas les sabots de solive n'importe où. Avant ça, il faut calculer l'entraxe nécessaire pour que le poids qui sera appliqué sur le plancher soit supporté par le solivage. Il faut vous tourner vers les abaques de charge concernant votre cas.

Une fois l'entraxe déterminé, faites une marque verticale représentant le milieu de votre sabot sur 30 centimètres environ. De cette manière, vous n'aurez plus qu'à placer votre sabot avec son bord inférieur sur la ligne laser et le trait vertical entre les deux ailettes.

Marquez les trous, percez avec votre marteau perforateur, soufflez les trous, frappez vos goujons et fixez définitivement vos sabots.

Documentation annexe :

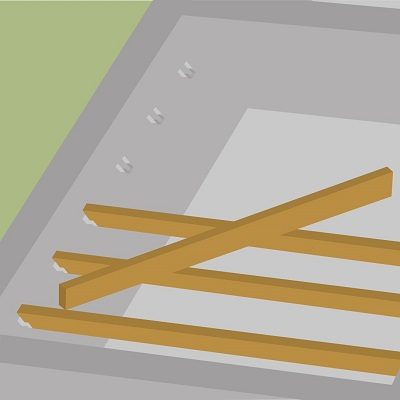

Étape 3 : Installez les solives dans les sabots de charpente

Pour avoir une mesure précise entre deux sabots opposés, la meilleure solution est l'utilisation d'un télémètre laser, c'est même presque impératif parce que sincèrement, avec un mètre enrouleur, vous allez vous énerver! Pour couper une grosse section telle qu'un bastaing, un madrier ou une poutre, il vous faudra un outil permettant une coupe en profondeur même si cette dernière peut être réalisée en plusieurs fois : scie radiale, plongeante, circulaire ou sur table, ce sera au choix et en fonction du budget.

Cette étape est très simple. Si vos sabots ont été correctement posés, que vous n'avez pas tordu les ailettes, et que vous avez respecté l'aplomb, votre solive devrait venir se glisser toute seule dans les socles et parfaitement épouser le fond du sabot.

Une fois en place, vous n'aurez plus qu'à visser de chaque coté du sabot dans la solive à l'aide de vis à bois inox. Pourquoi en acier inoxydable ? Parce que le bois n'est jamais vraiment sec, qu'une fuite peut très vite arriver, et que vos vis en acier ne résisteront pas bien longtemps à la corrosion.

Outils et équipements

Coffret de forets à béton DEWALT

Boite de 6 forets - 6-10mm

À partir de 0.00 € - Alerte baisse de prix

Boulonneuse à chocs sans fil HIKOKI

1650 Nm - 36V

À partir de 0.00 € - Alerte baisse de prix

Boulonneuse à chocs sans fil HIKOKI

305 Nm - 3600 cps/min

À partir de 0.00 € - Alerte baisse de prix

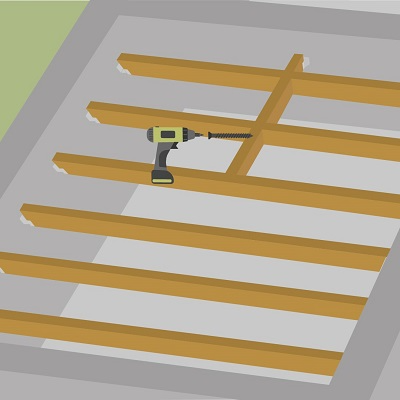

Étape 4 : Positionnez les entretoises entre chaque rangée de solives

Les entretoises sont indispensable dans un solivage bois. Elles permettent d'éviter que les solives ne se déforment avec le temps à cause des diverses contraintes auxquelles elles sont soumises tels que l'humidité, les mouvements du bâtiment, les sécheresses, ...

Les entretoises devront être découpées au fur et à mesure car il sera complexe d'avoir un écartement parfait entre vos solives. La section de bois utilisée pour les entretoises est la même que celle des solives.

Vous pourrez fixer solidement ces entretoises de deux manières : avec les mêmes sabots que ceux des murs, ou en vissant avec de longues vis à bois inox > 100mm en travers (2 en dessous, 2 au dessus) comme celles-ci.

Documentation sur le sujet :

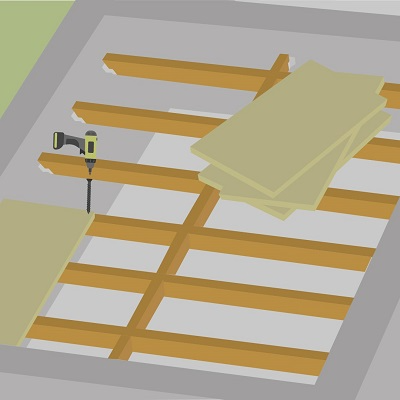

Étape 5 : Montez les panneaux OSB, le contreplaqué ou le parquet massif

Un tel solivage, en fonction de son entraxe, pourra accueillir directement des lames de parquet massif ou contrecollé si l'épaisseur est suffisante. Pour ceux qui souhaitent mettre du parquet stratifié, il est impératif de monter des panneaux en OSB ou en contreplaqué avant de poser les lames stratifiées. De plus, il faudra aussi penser à l'installation d'un pare-vapeur sous le parquet.

La pose de panneaux en OSB ou en contreplaqué se fait préférablement en quinconce afin d'améliorer la tenue et la solidité de l'ensemble. Trois points de fixation doivent être entrepris dans la largeur d'un panneau de 120cm, à chaque intersection avec une solive/madrier. Vous pouvez utiliser ces vis à bois pour cette étape.
